水导激光加工案例之??5G芯片微孔加工
发布日期：2025-08-22 09:44 ????浏览量：
在5G通信技术高速发展的今天，??高频5G芯片的微孔加工??，被称为“半导体制造皇冠上的明珠”——既要满足每平方厘米超1000个微孔的高密度布局，又需保证孔径精度在±0.1μm以内，边缘无毛刺、无热损伤。
一、技术难点
1、精度不足
传统机械钻孔依赖金刚石刀具物理切削，在加工0.1mm以下微孔时，刀具易磨损导致孔径误差达±15μm，且材料损耗率高达46%。普通CO?激光切割虽无需接触，但热影响区（HAZ）超过100μm，会引发芯片材料晶格畸变，导致信号传输损耗增加25%。
2、热损伤严重
5G芯片采用的低介电常数（Dk<3.0）材料对温度极为敏感。传统激光加工时，局部高温会使孔壁产生重铸层（厚度3-44μm）和微裂纹，导致信号反射系数（S11）恶化至-15dB以下，无法满足28GHz频段的通信需求。
3、效率瓶颈
当微孔密度超过100个/mm²时，传统工艺需多次定位调整，加工效率骤降至0.5mm/s，且良率不足70%。
二、解决方案

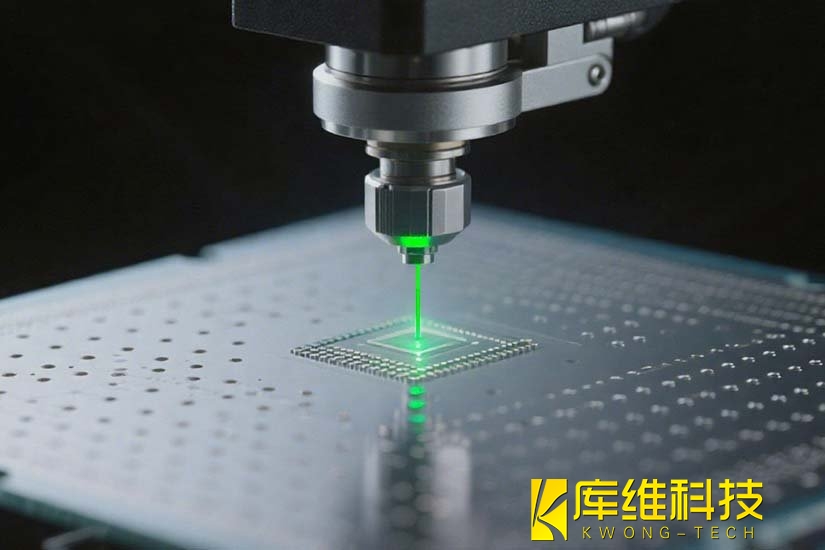

水导激光技术通过激光与高压水射流的协同作用??，实现了微孔加工的颠覆性突破：
-
??精准导光与冷却??：水射流利用全反射效应约束激光束，形成直径仅30μm的“柔性光纤”，同时通过水流冲刷带走热量，将热影响区缩小至50μm以下。
-
??无毛刺加工??：水流的冲刷力可即时清除熔融碎屑，配合激光的光斑直径<50μm，使孔壁粗糙度（Ra）降至0.8μm，边缘光滑如镜。
-
??超微孔加工能力??：在金刚石基板上，水导激光已实现孔径0.1μm、深径比20:1的微孔加工，精度达到纳米级。
三、实战案例
??案例一：5G通信滤波器陶瓷微孔加工??

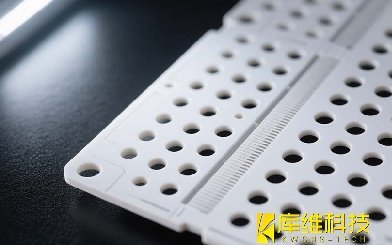

??背景??：5G基站滤波器采用氮化铝陶瓷基板（厚度0.3mm），需加工30μm±0.8μm的高精度微孔，传统激光工艺良率不足80%，且存在热损伤问题。
????应用成果??：加工速度达800孔/分钟，良率从78%提升至98%；滤波器信号损耗降低15%，满足5G高频通信需求。
??案例二：5G射频板0.15mm微孔量产??
??背景??：一家头部通信厂商需在罗杰斯RO4350B基板上加工0.15mm微孔，用于5G基站射频信号传输，要求孔径公差±25μm，孔铜厚度25μm±3%。
??应用成果??：信号插入损耗降低20%，支持10Gbps高速传输；批量生产良率稳定99.2%，满足-40℃~85℃极端环境可靠性测试。
