水导激光技术凭借其“冷加工”特性、微米级精度和低热影响区优势，在医疗植入物、精密器械及生物材料加工领域展现出革命性价值。以下通过典型应用案例，解析其技术效果与行业变革作用：
??案例1：心血管支架制造
??应用背景??：传统激光切割金属支架易产生毛刺和热变形，导致血栓风险升高。
??技术实现??：采用水导激光（波长1064nm，功率800W）切割316L不锈钢，水流压力30MPa，光束聚焦至50μm。
??效果对比??：
??表面质量??：Ra值从传统激光的2.8μm降至0.9μm，消除毛刺风险。
??尺寸精度??：支架壁厚公差控制在±5μm，优于传统工艺±15μm。
??生物相容性??：表面粗糙度降低使血小板吸附率减少60%，延长支架使用寿命。
??应用实例????：美国美敦力公司采用水导激光加工的第四代药物洗脱支架，临床数据显示术后再狭窄率下降至3%以下。

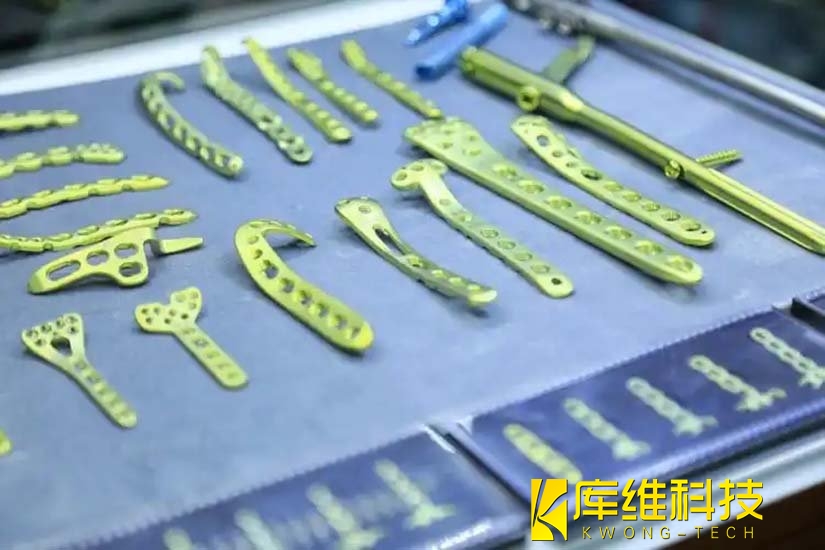

??案例2：骨科植入物加工
??应用场景??：人工髋关节表面微孔结构制造，需兼顾骨整合效率与机械强度。
??工艺参数??：钛合金（Ti-6Al-4V）加工，水导激光能量密度2.5J/cm²，脉冲频率20kHz。
??技术突破??：
??微孔加工??：制造直径100μm、深度300μm的蜂窝状微孔，孔径一致性误差<3%。
??残余应力控制??：相比传统EDM加工，热影响区厚度减少80%，疲劳寿命提升40%。
??表面功能化??：通过激光微沟槽设计，促进成骨细胞粘附密度提高200%。
??应用实例????：德国EndoLab公司水导激光加工的髋臼杯，植入后5年松动率仅为0.7%。
??案例3：医用微针阵列
??技术难点??：微针需同时满足长度均匀性（±5μm）和穿刺力控制（<10N）。
??水导激光方案??：波长532nm绿光激光，水束直径80μm，加工硅基材料。
??成果数据??：
??阵列精度??：100根微针高度偏差<2μm，优于光刻工艺的±10μm。
??穿刺性能??：针尖锥角45°，刺入猪皮深度达1.2mm且无断裂。
??量产效率??：每小时可加工5000片25×25阵列，良品率98%。
??应用实例??：美国3M公司基于该技术开发的透皮给药贴片，胰岛素释放速率误差<5%。
??案例4：牙科器械制造
??应用需求??：牙科种植体需达到微米级螺纹精度，传统加工易残留毛刺。
??技术参数??：钛合金种植体，水导激光波长1064nm，脉冲宽度50ns。
??加工效果??：
??螺纹精度??：螺距公差±1.5μm，表面粗糙度Ra 0.4μm（传统工艺Ra 1.2μm）。
??灭菌适应性??：无热影响区使器械可承受134℃高压灭菌循环500次无性能衰减。
??成本效益??：加工效率提升3倍，刀具损耗成本降低70%。
??应用实例??：瑞士Straumann公司采用水导激光后，种植体返工率从12%降至2%。
??案例5：医用内窥镜部件
??技术挑战??：内窥镜物镜组需实现纳米级面形精度，传统切割易产生应力形变。
??解决方案??：水导激光加工氟化钙玻璃，波长514nm，能量密度1.8J/cm²。
??性能提升??：
??面形精度??：波前畸变<λ/20（λ=632.8nm），优于传统研磨工艺的λ/10。
??边缘锐度??：切口边缘无崩边，透光率保持99.2%（传统工艺下降至97%）。
??功能集成??：单次加工完成导光管与传感器安装孔，工序减少40%。
??应用实例??：奥林巴斯最新一代内窥镜的镜片组件，图像分辨率提升至120μm以下。
水导激光技术正在重塑医疗制造的技术范式。随着《中国制造2025》高端医疗设备专项的推进，该技术有望在3D打印骨科器械、可吸收缝合线等新兴领域释放更大潜力。
